作成工程

Ⅲ）部品の配置およびハンダ付け

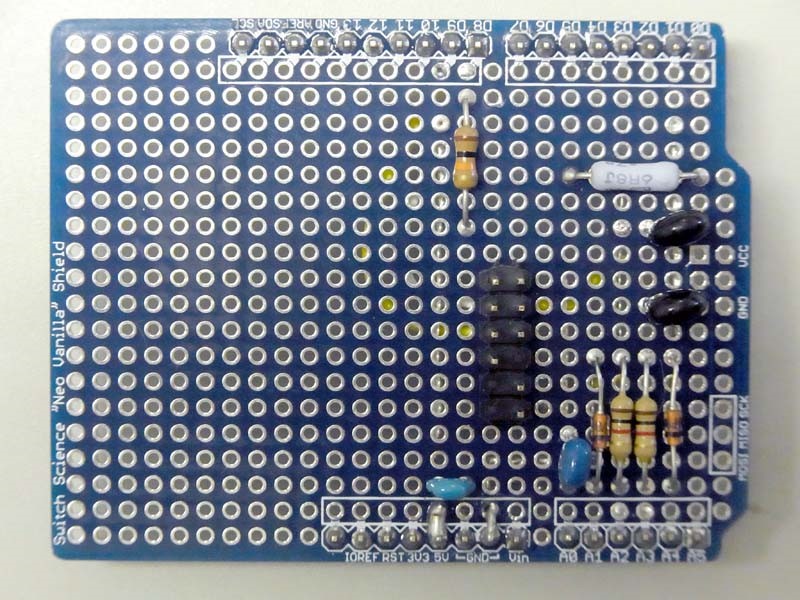

コンデンサ、バリスタ、ツェナーダイオード、各種抵抗を図のように配置する。
表面

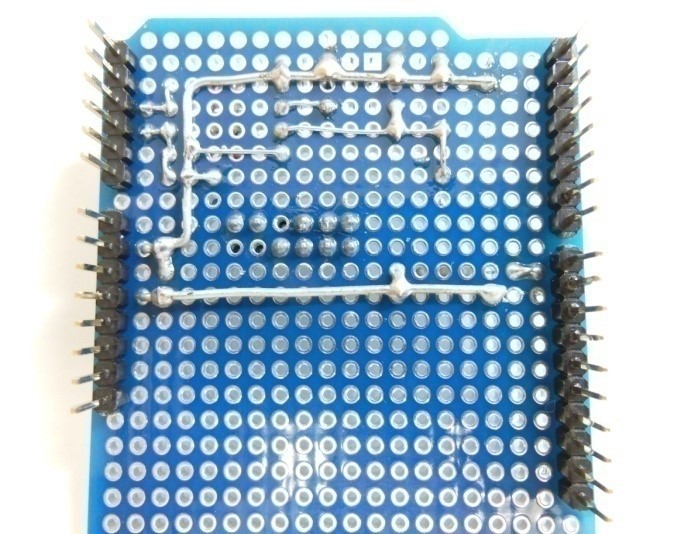

裏面

このとき、ツェナーダイオードはガラス部分に印字されている黒色の線が基板の端側に位置するように配置すること。

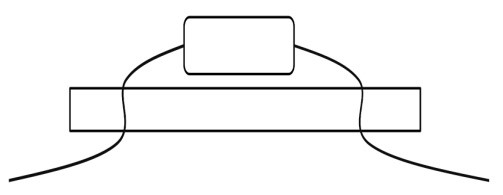

リード線の足は下の模式図のように折る。

配置が正しいことを確認してから、ハンダ付けし、そのあと不要な線を切り取る。
※切り取った線は後の配線で使用するので破棄しない。
