ハンダ付けの基礎知識

必ず知っておきたい知識です。
ハンダ付けの失敗がないように組み立ててください。

ハンダ付けの正しい方法

１.基板のランドにハンダを数秒間当てて温める。
２.ハンダごての先にハンダを当て、１～２ｃｍ溶かして流す。
３.ハンダが富士山型になったらハンダごてはあてたまま、ハンダを離す。
４.ハンダごてを離す。

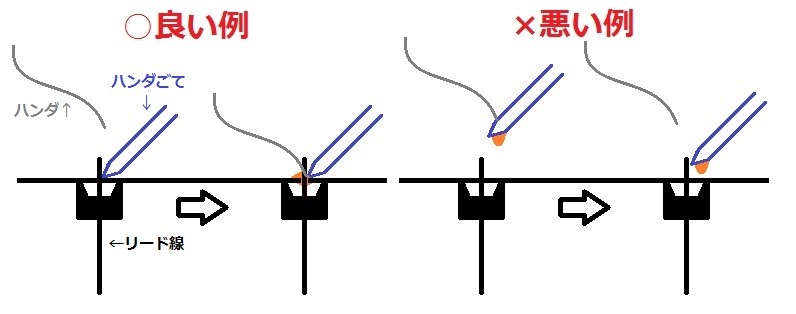

※良い例のように行うことが大切です。

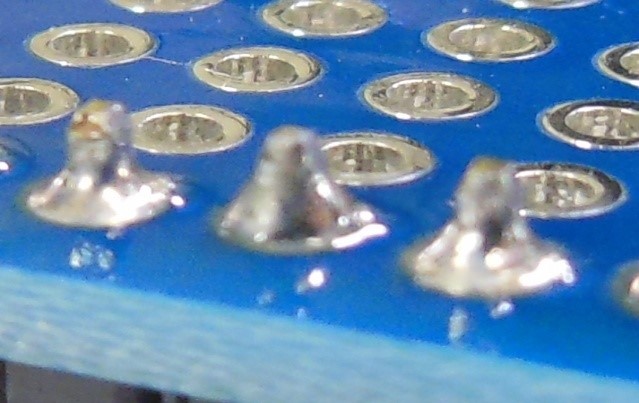

見た目は下図（左）のようになれば良いです。

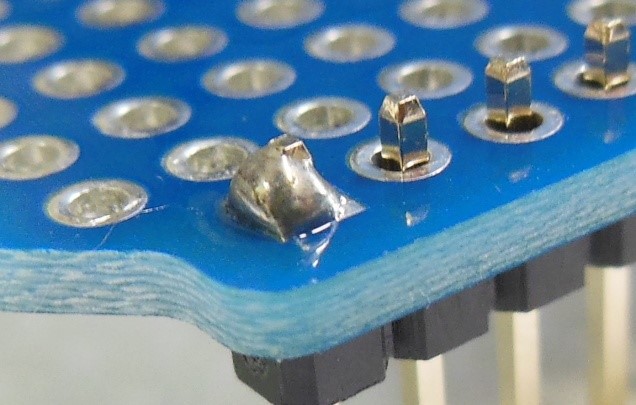

反対に下図（右）のようになってはいけません。

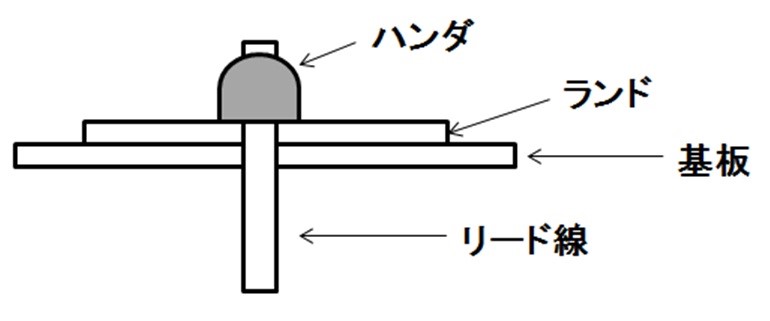

下図はハンダ、ランド、基盤、リード線の関係を模式的に示したものです。
ハンダによって、ランド、基盤、リード線がすべて連結しているものが正しくハンダ付けされています。

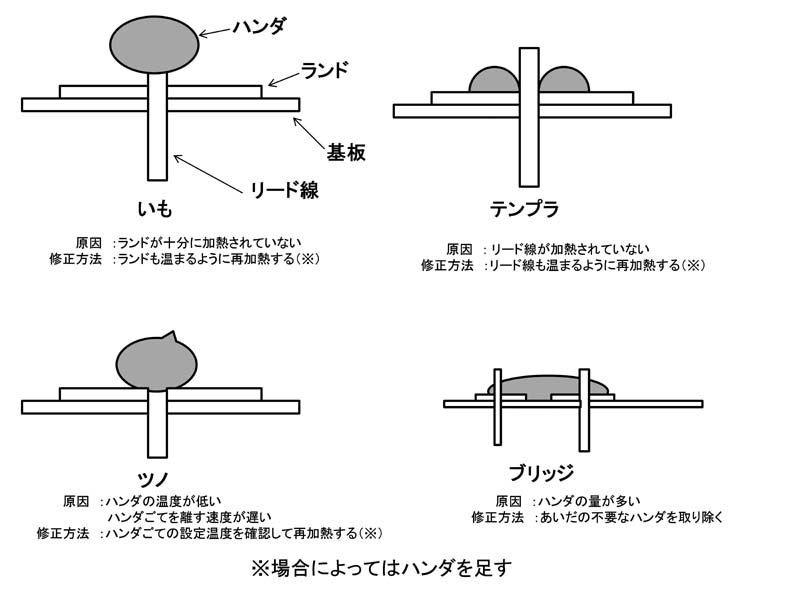

よくあるハンダ付け失敗例が次の４つです。
この失敗をしてしまったら、修正方法で正しくハンダ付けをし直しましょう。
いも
原因：ランドが十分に加熱されていない
修正方法：ランドも温まるように加熱する（※）

テンプラ
原因：リード線が加熱されていない
修正方法：リード線も温まるように再加熱する（※）

ツノ
原因：ハンダの温度が低い
ハンダごてを離す速度が遅い
修正方法：ハンダごての設定温度を確認して再加熱する（※）

ブリッジ
原因：ハンダの量が多い
修正方法：あいだの不要なハンダを取り除く
（※）場合によってはハンダを足す
